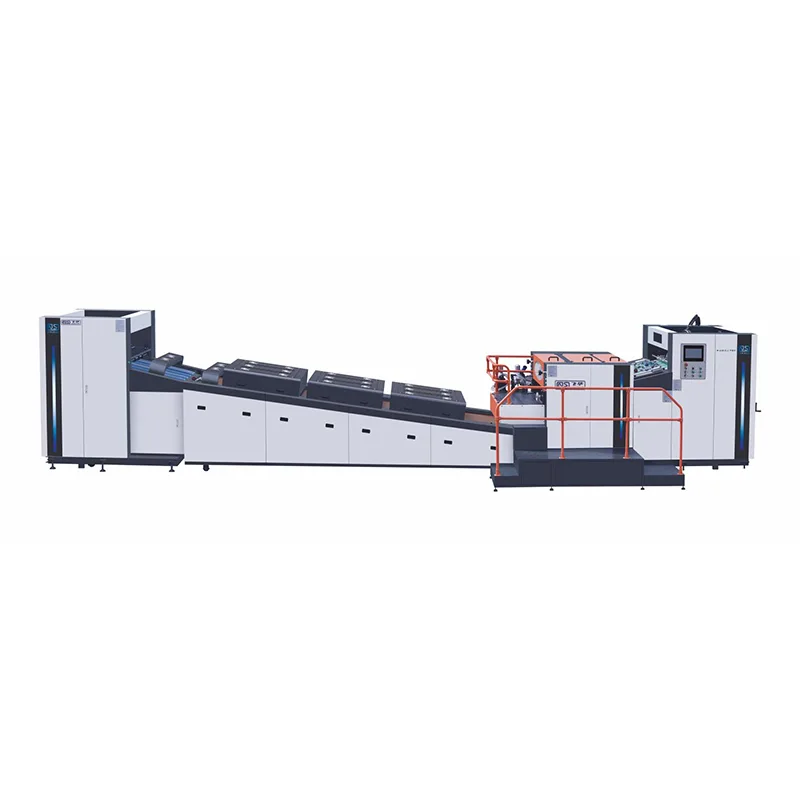

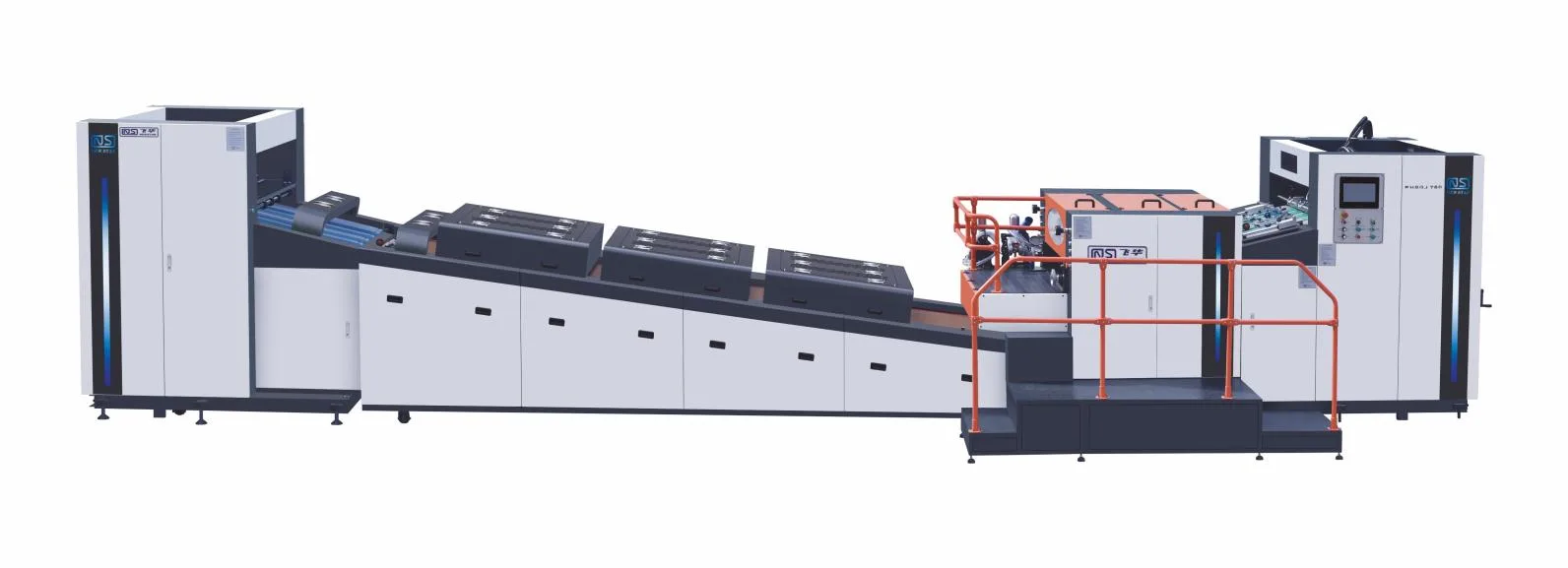

FHSGJ-760 Plne automatický vysokorýchlostný stroj na celobodové lakovanie

Rozsah pôsobnosti

TNEW STAR FHSGJ-760 Plnoautomatický vysokorýchlostný celo/bodový lakovací stroj uvedený na trh našou spoločnosťou, ktorý dokáže zlepšiť tlačové vlastnosti: vodotesný, prachotesný, skrášlenie povrchu atď. Je vhodný na plagáty, knihy, brožúry, farebné škatule, balenie farebných škatúľ atď. Proces lakovania!

Technické parametre

Detailná konfigurácia

(1) Štandardná konštrukcia stroja

1. Automatický podávač

2. Lakovacia jednotka (UV olej/lesklý olej na vodnej báze)

3. Systém sušiaceho dopravníka (UV sušič/IR sušička)

4. Automatický zakladač

5.Automatický riadiaci systém

(2) Konfigurácia stroja a technická špecifikácia

1. Automatický podávač papiera

- Vysoká spoľahlivosť je prijatá pre rýchle a plynulé podávanie papiera.

- Vybavený citlivým elektromechanickým detektorom dvojitého napätia a prepážkou cudzieho telesa, stroj sa v prípade abnormálneho stavu okamžite zastaví.

- Presný a spoľahlivý predný rozchod a bočný rozchod.

2. Hostiteľ povlaku

- Rýchlosť nanášania až 6000-9000 hárkov/hod.

- Použitie tlačového bubna s veľkým priemerom, bubon dynamickou rovnováhou, plochý povlak olejového filmu. Dvojitý hriadeľový prenos oleja, škrabka, jednoduchá a spoľahlivá kontrola oleja.

- Náterový bubon využíva skrutkové upínacie zariadenie, ktoré je jednoduché a odolné.

- Štruktúra na prenos oleja dopredu a dozadu, jednoduchá konverzia, flexibilné nastavenie hrúbky.

FHSGJ-760 1050 je k dispozícii s voliteľnými keramickými aniloxovými valcami a stieracími čepeľami.

3. UV sušiace zariadenie (UV sušič + IR sušič) Hlavná modernizácia s voliteľnými UV LED lampami

- UV sušiace zariadenie používa tri UV ortuťové lampy, ktoré dokážu rýchlo stuhnúť UV lak.

- Vybavené konverziou plného/polovičného svetla.

- Zabudovaná automatická kontrola teploty a elektronické abnormálne skákanie.

- IR sušiace zariadenie na vodnej báze, môže sušiť lak na vodnej báze.

-Lampy LED využívajú proces vytvrdzovania pri nízkej teplote, aby sa zabezpečila kvalita papiera a umožnilo rýchlejšie vychladnutie laku, čím získate zážitok z vyššej kvality!

4. Automatický stohovač papiera

- Stohovač papiera je vybavený automatickou plošinou na vkladanie papiera.

- Fotoelektrický pneumatický obojstranný vyrovnávač papiera a silný papier plochý a pomalý; Medzizariadenie na zabránenie uvoľneniu zotrvačnosti hrubého papiera; Stredný rozsah na zabezpečenie hladkého a čistého príjmu papiera.

- Vybavené chladiacim ventilátorom a voliteľnou chladiacou klimatizáciou.

- Kontrolka abnormálneho stavu a bezpečnostný detekčný systém na rýchle informovanie personálu o abnormálnom stave.

5. Automatické ovládanie

- Motor POUŽÍVA reguláciu rýchlosti konverzie frekvencie, bezpečný a spoľahlivý.

- Celý stroj VYUŽÍVA PLC programovateľné riadenie, jednoduchá obsluha, jednoduchá údržba.

- Všetky časti kábla sú spojené rýchlym konektorom, ľahko sa inštaluje.

【1】 Automatický podávač (bez hriadeľa motora)

【2】 Náterový systém (UV olej/lesklý olej na vodnej báze)

【3】 IR sušiaci dopravník (UV sušička + IR sušička)

(1) Zoznam konfigurácií stroja FHSGJ-760 s plnoautomatickým vysokorýchlostným plným/bodovým lakovaním

(2)

(3) FHSGJ-760 plnoautomatický vysokorýchlostný plný/bodový lakovací stroj Náhradné diely

Parametre sa môžu zmeniť bez predchádzajúceho upozornenia a prednosť má skutočný produkt.

Plne automatický vysokorýchlostný celo/bodový lakovací stroj

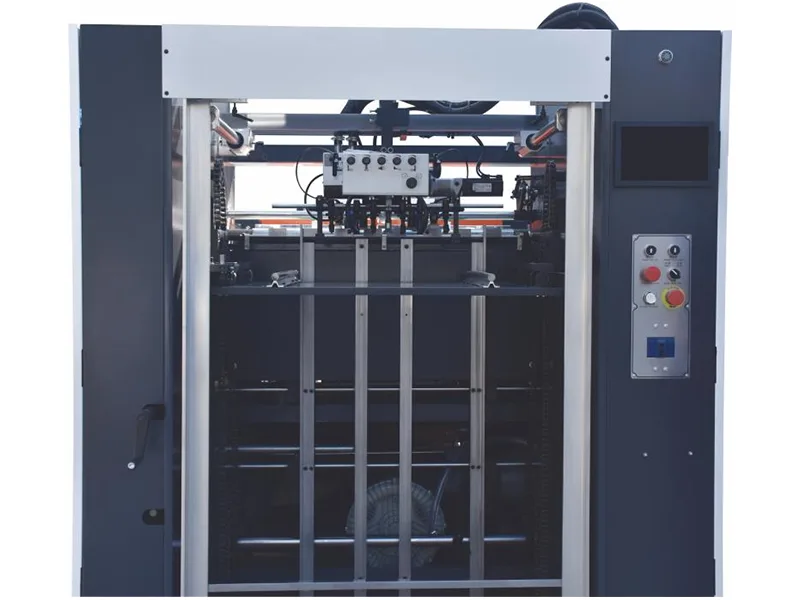

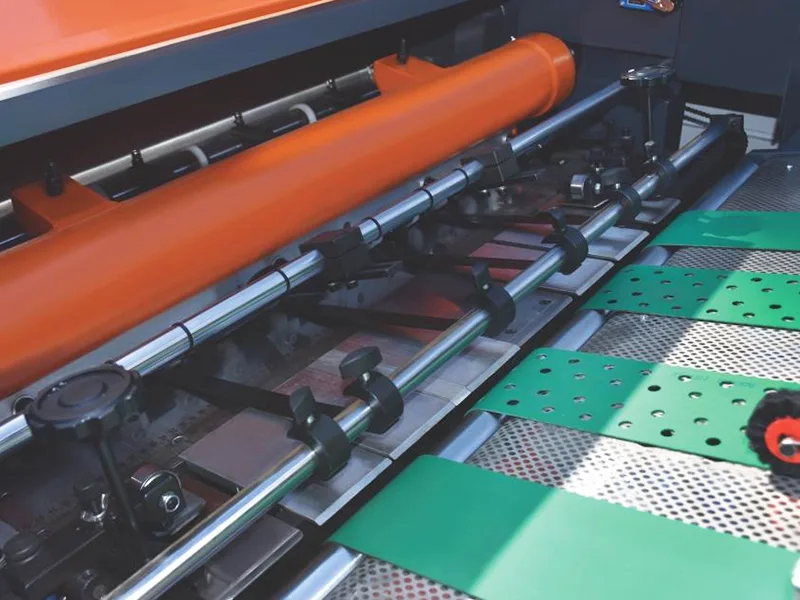

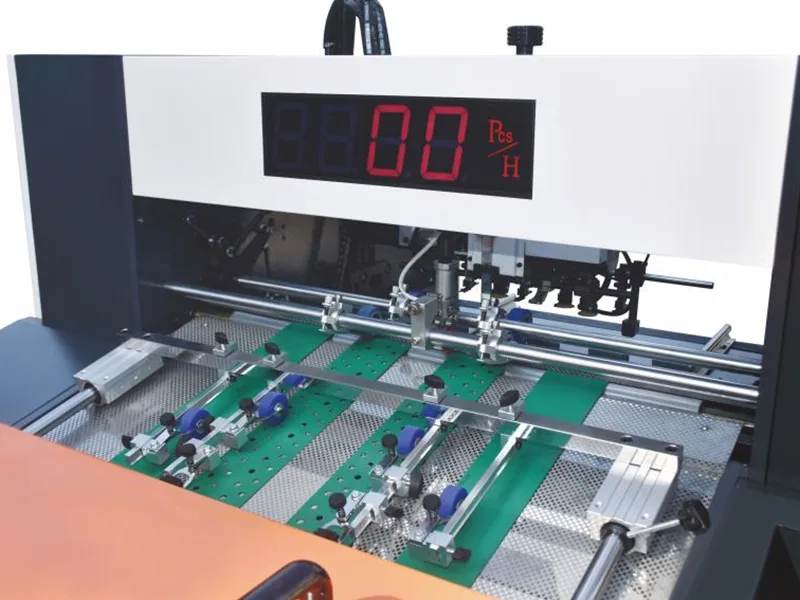

(1) Automatické podávanie

1. Prijmite vysokorýchlostný podávač ofsetového lisu (9000 hárkov za hodinu), aby ste zabezpečili rýchlu a stabilnú prevádzku

2.Papierové fotoelektrické ovládanie, automatické zdvíhanie

3.Bezpečnosť zdvíhania podávača s dvojitou ochranou

4.Pomocou najnovšieho dizajnu stohovača papiera možno celý zásobník zasunúť a zásobník možno zasunúť priamo po vytlačení bez manuálneho triedenia papiera. Možno použiť aj predzásobník. obojsmerná voľba. Výrazne šetrí papierový čas a znižuje pracovnú náročnosť operátorov.

5. Dvojvrstvový detektor

6. Bezolejové vákuové čerpadlo

7. Pridali sme funkciu, ktorá umožňuje zariadeniu upraviť polohu lakovania papiera pomocou predných a bočných vodiacich líšt bez rozoberania tlačovej dosky, keď je poloha papiera nepresná.

8. Na podávači bola pridaná nová monitorovacia obrazovka, ktorá používateľom umožňuje vidieť stav zberu papiera na zbernej stanici bez toho, aby sa museli pohybovať.

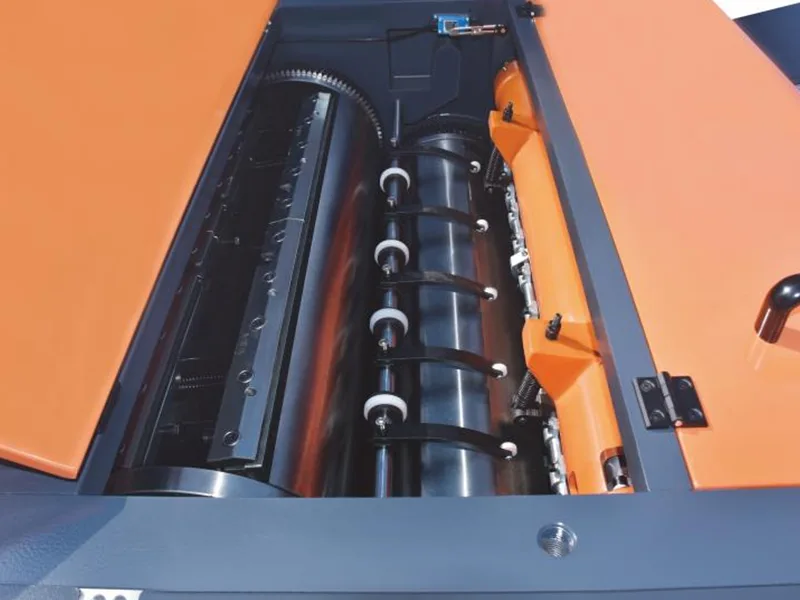

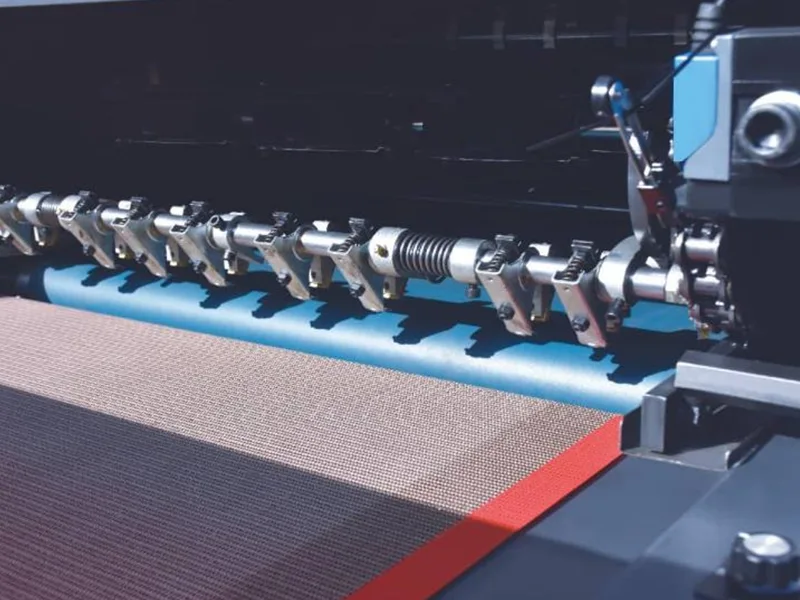

(2) Sekcia náteru

2 Hostiteľ povlaku

1. Povrchová úprava: jemné a rovnomerné.

2. Podávanie ozubeného papiera: bez kotúča papiera, hladké vysokorýchlostné podávanie papiera.

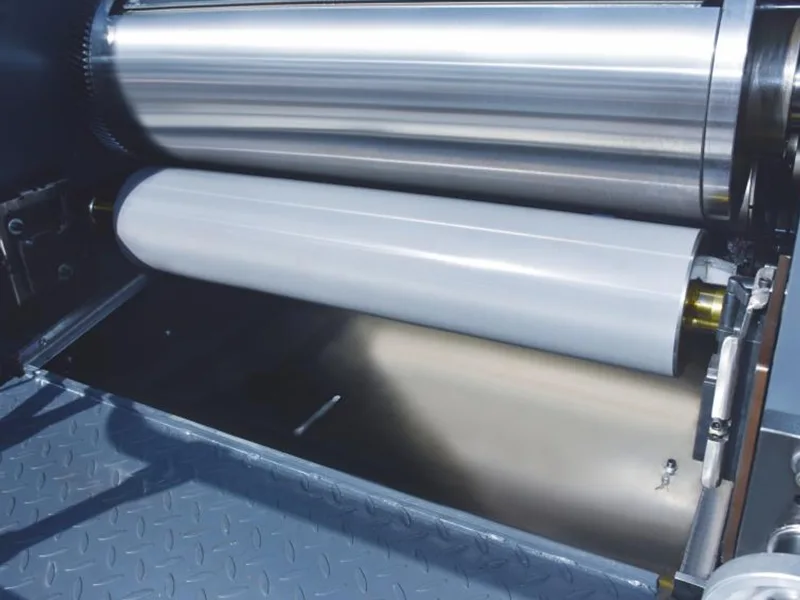

3. Valčeky na dávkovanie importovaného materiálu, nastaviteľná hrúbka oleja pri otáčaní dopredu aj dozadu.

4. Stenový panel hlavnej jednotky: integrálny odliatok HT200, hrúbka 80 mm.

5. Zosilnená odlievacia základňa HT200, stabilná vysokorýchlostná prevádzka, odolné ložiská.

6. Otlačovací valec s veľkým priemerom, dynamicky vyvážený pre rovnomerné nanášanie oleja.

7. Chýbajúci list a detekcia nesprávneho zarovnania na zabezpečenie presnosti registrácie.

8. Rýchloupínacia doska.

9. Dvojitý dizajn olejového čerpadla pre jednoduchšie čistenie.

10. Olejová vaňa a stierka sú potiahnuté teflónom, nepriľnavé.

- Rýchlosť nanášania až 6000-9000 hárkov/hod.

- Použitie tlačového bubna s veľkým priemerom, bubon dynamickou rovnováhou, plochý povlak olejového filmu. Dvojitý hriadeľový prenos oleja, škrabka, jednoduchá a spoľahlivá kontrola oleja.

- Náterový bubon využíva skrutkové upínacie zariadenie, ktoré je jednoduché a odolné.

- Štruktúra na prenos oleja dopredu a dozadu, jednoduchá konverzia, flexibilné nastavenie hrúbky.

- Voliteľný keramický aniloxový valec a škrabka na dutiny alebo obyčajná škrabka.

Nové funkcie: Aby sme zákazníkom uľahčili výmenu tlačovej dosky, inovovali sme túto funkciu, aby sme dosiahli prispôsobenie v jednom kroku.

FHSGJ-760 1050 je k dispozícii s voliteľnými keramickými aniloxovými valcami a stieracími čepeľami.

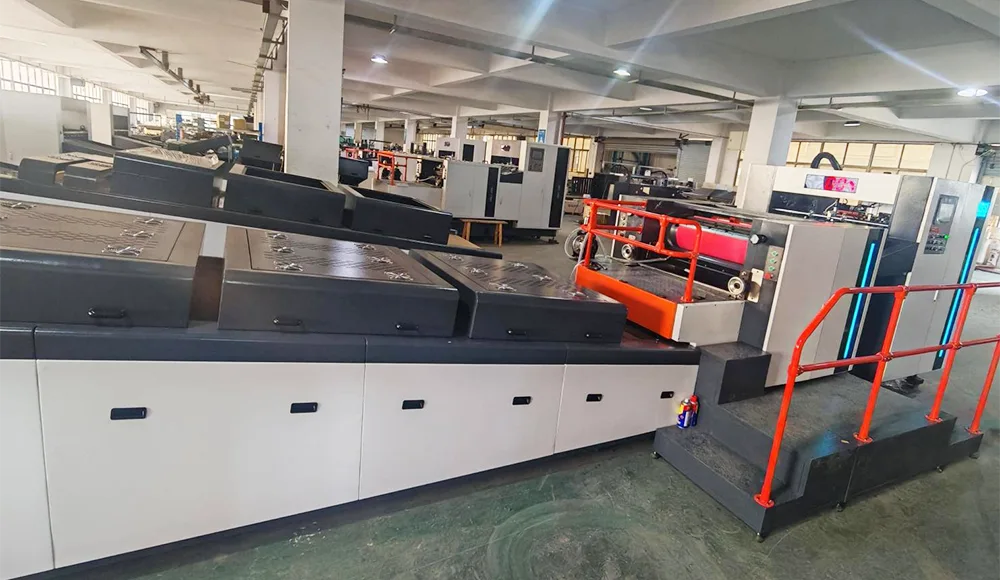

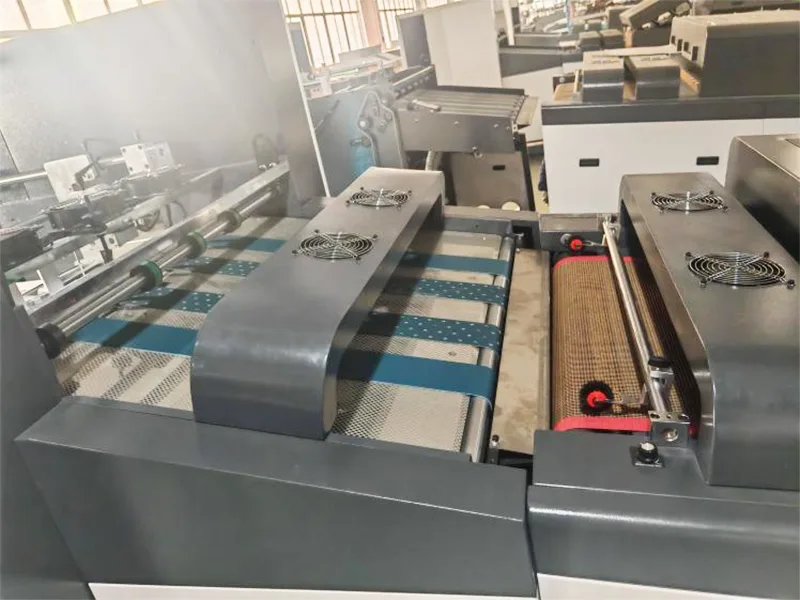

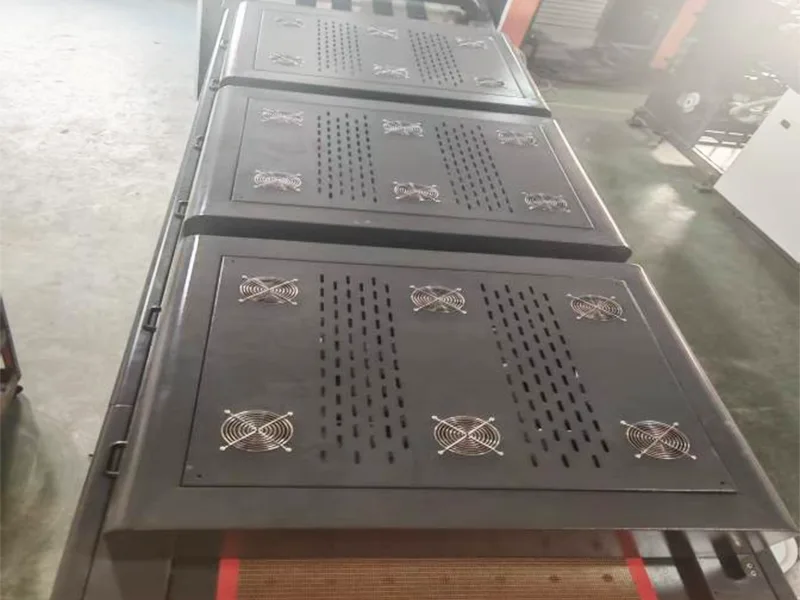

(3) Systém IR sušenia a UV vytvrdzovania

3. UV sušiace zariadenie (UV sušič + IR sušič) Hlavná modernizácia s voliteľnými UV LED lampami

- UV sušiace zariadenie používa tri UV ortuťové lampy, ktoré dokážu rýchlo stuhnúť UV lak.

- Vybavené konverziou plného/polovičného svetla.

- Zabudovaná automatická kontrola teploty a elektronické abnormálne skákanie.

- IR sušiace zariadenie na vodnej báze, môže sušiť lak na vodnej báze.

- Rúra je vybavená teplotným snímačom a pod tienidlom je nainštalovaný bezpečnostný drôt, ktorý zabraňuje vznášaniu papiera a vznieteniu lampy.

- Rúra má funkciu automatického zdvíhania, je ohňovzdorná a umožňuje jednoduchú výmenu lampy.

- Teflónový dopravný pás s automatickým systémom korekcie odchýlky.

- Kompletné nasávanie papiera a odsávacie vetranie.

- Chladenie ventilátorom a zariadenie na preskakovanie papiera.

- LED lampy využívajú nízkoteplotný proces vytvrdzovania, aby sa zabezpečila kvalita papiera a umožnilo rýchlejšie chladenie laku, čo vám poskytne zážitok z vyššej kvality!

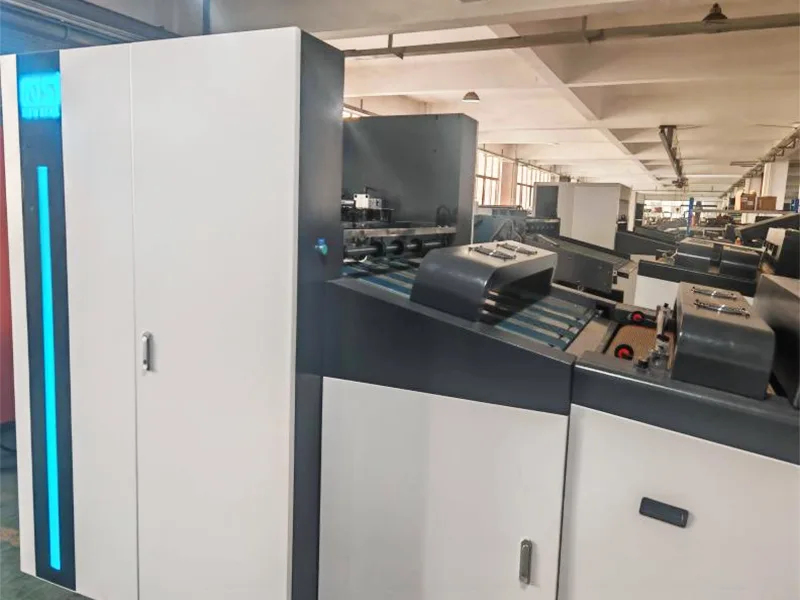

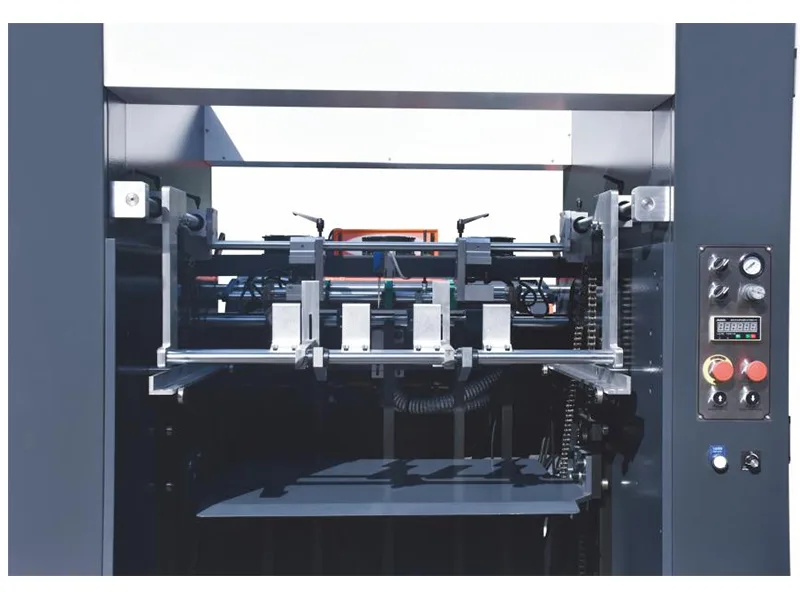

(4) Systém automatického podávania

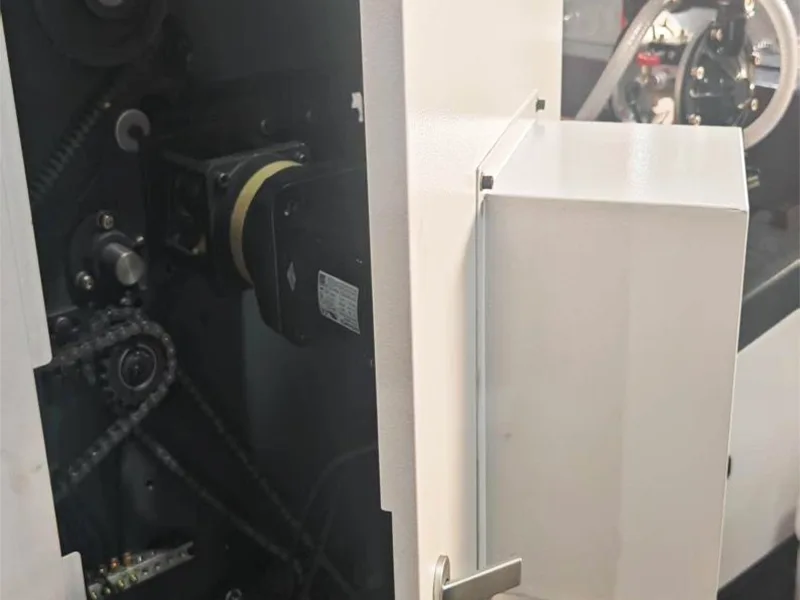

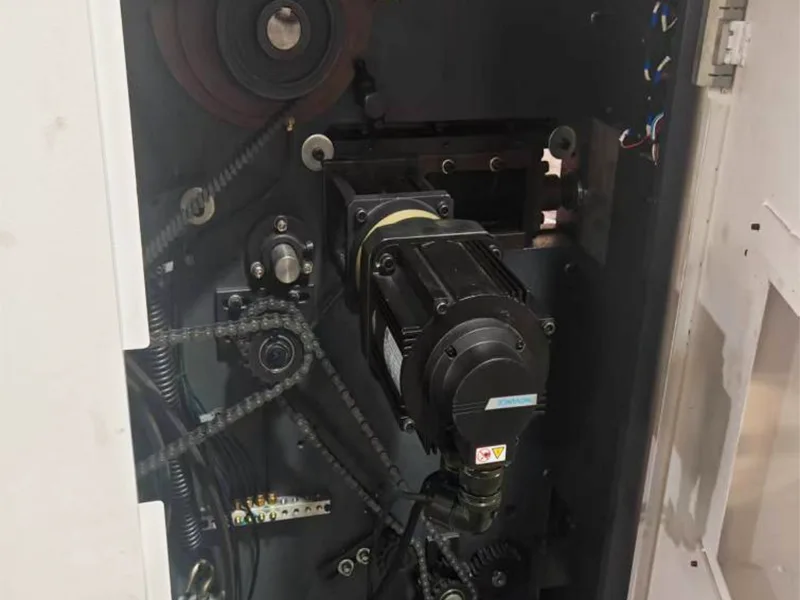

5. Automatické ovládanie

- Motor POUŽÍVA reguláciu rýchlosti konverzie frekvencie, bezpečný a spoľahlivý.

- Celý stroj VYUŽÍVA PLC programovateľné riadenie, jednoduchá obsluha, jednoduchá údržba.

- Všetky časti kábla sú spojené rýchlym konektorom, ľahko sa inštaluje.

1.Papierové fotoelektrické ovládanie, automatické zdvíhanie

2.Bezpečnosť zdvíhania podávača s dvojitou ochranou

3. Vybavené pneumatickou funkciou klapky papiera, môžete nastaviť počet a čas úderu papiera, aby ste zaistili úhľadnosť

4. Funkcia automatického spúšťania papiera pri poruche

5. Zodpovedá systému detekcie zaseknutia papiera na dosiahnutie inteligentného spomalenia.
